Дмитрий МИТИН Иллюстрации предоставлены автором
Читателям журнала предлагается проект кобуры, ускоряющей заряжание самозарядного пистолета под патрон 9мм Пар. Ранее публикации аналогичного рода в журнале "ОРУЖИЕ И ОХОТА", касались только описания конструкции самого пистолета и принципа взаимодействия его деталей. В этой статье речь пойдет о логичном, техническом дополнении, улучшающим пользование этим пистолетом.
Поскольку в конструкции пистолета не была предусмотрена возможность стрельбы самовзводом, то для того, чтобы ускорить процесс первого выстрела, разработана конструкция кобуры, существенно ускоряющей приведение пистолета в боевую готовность с использованием лишь одной руки.

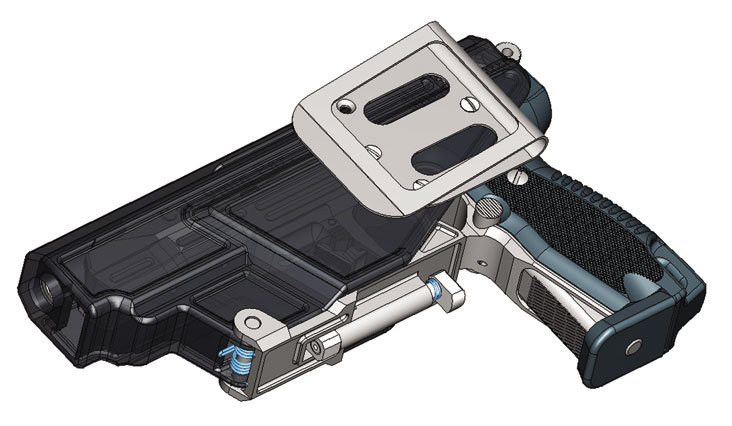

Как видно на иллюстрациях, эта кобура имеет специальную клипсу и предназначена для крепления на поясе, эту же крепежную клипсу можно отрегулировать (повернуть) на углол для более удобного ношения оружия, может быть также использован вариант размещения на ноге, но уже с другой системой крепления.
Пистолет вкладывается в кобуру и фиксируется в ней посредством подпружиненной защелки.
При движении пистолета внутри кобуры стальная подпружиненная защелка будет отведена в сторону скобой спускового крючка пистолета. После продвижения оружия в кобуре примерно на 10 мм, затвор пистолета упрется в торцевую стенку кобуры и остановится.
Это своего рода "холостое" движение пистолета на 10 мм в кобуре необходимо для снятия оружия с предохранителя специальным зацепом. Подпружиненный зацеп проскочит над флажком предохранителя и лишь при извлечении пистолета зацепит флажок и повернет его на угол, необходимый для особождения ударника.
Далее двигаться будет только рама пистолета, проходя в специальный вырез на торцевой стенке кобуры, взводя при этом движении курок.
Когда в торцевую стенку кобуры упрется рама пистолета, пистолет будет приведен в положение, которое соотвествует положению, при котором пистолет держат в руках и оттягивают затвор в крайнее заднее положения, необходимое для досылания патрона в патронник.
После чего оружие следует резко извлечь из кобуры. При быстром извлечении пистолета из кобуры возвратная пружина пистолета толкнет затвор, который, в свою очередь, дошлет патрон из магазина в патронник и пистолет будет готов к стрельбе.
Если же патрон был дослан в патронник перед установкой пистолета в кобуру, то при цикле заряжания оружия в кобуре, досланный патрон будет выброшен из патронника, для чего в корпусе кобуры предусмотрено окно для экстракции патронов.
Как видно из описания работы, при использовании этой кобуры пистолет после извлечения будет снят с предохранителя, курок взведен, патрон дослан в патронник.
