Пулемет Горюнова

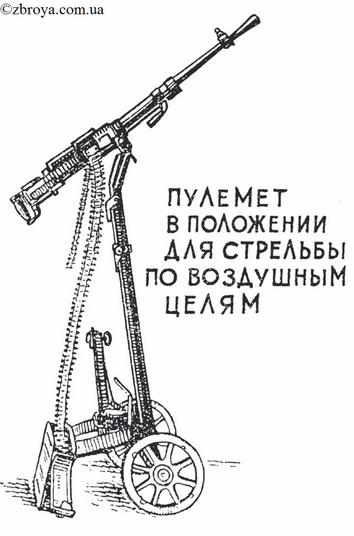

Станковый пулемет Горюнова — мощное автоматическое оружие пехоты. Он предназначен для поражения открытых, маскированных и укрытых за небольшими складками местности групповых целей и огневых средств противника до 1 000 метров. Наилучшие результаты дает внезапный огонь пулемета с дистанции 600 метров и ближе. Действительный огонь по самолетам и парашютистам до 500 метров. Огонь из пулемета ведется непрерывный и очередями — короткими 5-10 патронов и длинными 15-30 патронов. Темп стрельбы 600-700 выстрелов в минуту. Боевая скорострельность 300-350 выстрелов в минуту. Начальная скорость пули образца 1908 года 865 метров в секунду, а пули образца 1930 года — 800 метров в секунду. Охлаждение ствола воздушное. Смена через каждые 500 выстрелов непрерывной стрельбы. Общий вес пулемета 40,4 кг.

> <p>Ствол: 1 — пламягаситель; 2 — основание мушки; 3 — газовая камора; 4 — обойма с рукояткой; 5 — шпонка; 6 — срез для прохода ползуна; 7 — вырезы для замыкателя.</p><p> Основание мушки с предохранителем и мушкой: 1-основание мушки; 2 — предохранитель мушки; 3 — мушка; 4 — крепительный болт; 5 — стенка основания; 6 — площадка предохранителя мушки.</p><p> Замыкатель ствола: 1-выемка для сцепления со стволом; 2 — паз для прохода стопора; 3 — скос для пальцев подачи; 4 — срез для основания приемника; 5 — выемка для сдвигания замыкателя.</p><p> Регулятор: 1 — канавки; 2 — вырезы для стопора; 3 — установочные цифры; 4 — выступ для ключа; 5 — канал для ключа; 6 — пружинное кольцо; 7 — кольцевая выточка.</p><p> Газовая камора: 1 — отверстие для регулятора; 2 — стопор регулятора; 3 — патрубок.</p><p> Ствольная коробка: 1-трубка поршня; 2 — шпилька трубки поршня; 3 — вырез для шпонки ствола; 4 — вырез для ключа; 5 — окно для ползуна приемника; 6 — выводное окно; 7 — выемы для облегчения; 8 — колодки; 9 — вырез для защелки рукоятки перезаряжания; 10 — продольные пазы; 11 — направляющие выступы; 12 — боевой уступ; 13 — паз для гребня затвора; 14-выем для выступа затыльника; 15 — отверстие для чеки затыльника; 16— канал для задней часть ствола; 17 — вкладыш; 18 — паз для установки зенитного прицела; 19 — проушины для оси крышки и основания приемника; 20 — площадка с номером пулемета; 21 — продольное окно; 22 — вырез для зaмыкaтeля ствола; 23 — основание прицела.</p><p> Прицел: 1 — основание прицела; 2 — прицельная рамка: 3 — пружина рамки; 4 — хомутик; 5 — щеки основания; 6— ушки; 7 -проушина; 8 — пятки; 9 — маховичок винта для точной установки хомутика; 1й -защелка хомутика; 11 -маховичок ходового винта целика; 12 — целик. Крышка приемника: 1 — защелка; 2 — шпилька защелки; 3 — пружина защелки, 4 — подаватель; 5 ось подавателя; 6 — пружина подавателя; 7 — верхние пальцы; 8 — ось верхних пальцев, 9 — пружина верхних пальцев; 10 — ушки; 11 — направляющий выступ, 12 — выемы для облегчения.</p><p> Основание приемника: 1-ушко; 2 — направляющий выступ; 3 — огра-ничительные выступы; 4 — вырезы для пальцев ползуна; 5 — паз для установки рамки; 6 вырез для движка; 7 — гребень; 8 — окно для подавателя. Рамка приемника: 1-приемное окно; 2 — вертикальные пазы для шляпки патрона; 3 — ребра; 4 — продольные выемы; 5 — наклонные выемы; 6 — направляющий выступ.</p><p> Ползун с пальцами подачи: а — вид сверху; б — вид снизу (без пальцев подачи); 1 — выступы для соединения с рамой; 2 — стойки с проушинами; 3 — пальцы подач; 4 — пружина пальцев; 5 — ось пальцев.</p>
