ПИСТОЛЕТЫ СИСТЕМ РОТА И ШТЕИЕРА
Пистолеты изобретателя Рота появились в 1900-1901 гг. Их конструкция послужила образцом для ряда пистолетов, в которых использован принцип вращающегося ствола.
Из старых моделей пистолетов Рота известны образцы 1901 и 1904 гг. Более поздний образец пистолета Рота, изготовлявшийся фабрикой Штейера, состоял на вооружении австрийской армии под названием «Пистолет Рота-Штейера обр. 1907 г».
Пистолеты Штейера, в которых получила дальнейшее развитие идея вращающегося ствола, изготовливались швейцарской фирмой Штейер-Солотурн.
Военный образец пистолетов Штейера, известный под названием «Пистолет Штейера обр. 1912 г.», состоял на вооружении венгерской армии.
Общие сведения

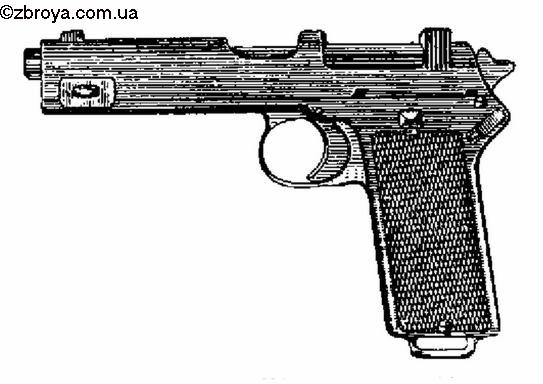

Пистолет (рис. 1) относится к образцам автоматического оружия с отдачей ствола при его коротком ходе.
Запирание и отпирание канала ствола осуществляются поворотом ствола вокруг своей оси.
Ударный механизм пистолета ударникового типа с открытым расположением курка. Разбивание капсюля бойком осуществляется за счет энергии боевой пружины пластинчатого типа, расположенной в задней части рукоятки пистолета.
Спусковой механизм с разобщителем и позволяет вести только одиночный огонь. Особенностью спускового механизма является расположение шептала на спусковой пружине. Предохранение от случайных выстрелов осуществляется предохранителем, действующим от руки и запирающим курок и кожух-затвор в любом положения курка. Предохранителем от преждевременных выстрелов является разобщитель.
Особенностью пистолета является постоянный магазин, сделанный в рукоятке пистолета в виде магазинной коробки емкостью на восемь патронов с однорядным расположением. Заряжание пистолета производится из специальной обоймы на восемь патронов. При израсходовании всех патронов кожух-затвор останавливается в заднем положении.
Экстракция стреляной гильзы осуществляется разрезным пружинным выбрасывателем, а отражение — зубом разобщителя.
Прицел постоянный.
Для стрельбы из пистолета используются 9 мм патроны Штейера.
Основные данные
Калибр, мм 9
Длина пистолета, мм 215
Длина канала ствола, мм 130
Масса пистолета
с пустым магазином, г 980
Начальная скорость пули, м/сек 340
Дульная энергия, кгм 42,1
Устройство пистолета
Рамка (рис. 2)
Неподвижной частью пистолета является сложная фрезерованная рамка, сделанная за одно целое с рукояткой и спусковой скобой.
Рукоятка пистолета внутри разделена на две части (каморы) перегородкой; передняя часть рукоятки является магазинной коробкой и монтирует в себе детали подающего механизма; в задней помещаются три пластинчатые пружины: разобщителя, спусковая и боевая. Рукоятка закрывается снаружи деревянными щечками, вставляемыми в пазы типа ласточкин хвост, и закрепляется винтом, стопорящим одновременно на рукоятке дно магазинной коробки. В гнезде на левой стенке рукоятки собирается задержка патронов со своей пластинчатой пружиной.
В гнезде рамки и в спусковой скобе монтируется спусковой крючок с осью.
На желобообразных направляющих а верхней части рамки помещается ствол, выступы которого взаимодействуют с гнездами рамки, а в пазах рамки б и в расположен кожух-затвор.
