Интерес к охотничьим ружьям в нашей стране огромный. Ружья Ижевского механического завода снискали любовь и уважение десятков тысяч охотников, живущих на одной шестой части суши, и пользуются их заслуженным уважением.Сегодня мы расскажем о наиболее распространенной модели ружья с вертикальным расположением стволов ИЖ-27М. Мы надеемся, что подобранный материал с пользой для дела будет использован не только теми, кто эксплуатирует оружие, но и теми, кто занимается его ремонтом.

Ружья ИЖ-27 выпускаются 12, 16, 20, 28, 32 калибров с патронниками длиной 70 мм, а также 12, 20 и .410 калибров с патронниками типа "магнум" длиной 76 мм.

Ружья ИЖ-27М, ИЖ-27ЕМ — охотничьи двуствольные с вертикальным расположением стволов, их модификации:

• с односпусковым механизмом — ИЖ-27М-1М, ИЖ-27ЕМ-1С;
• с патронниками длиной 76 мм — ИЖ-27М-М, ИЖ-27ЕМ-М, ИЖ-27М-1С-М, ИЖ-27ЕМ-1С-М.

Все модификации предназначены для стрельбы охотничьими дробовыми и пулевыми патронами соответствующего калибра.

Ружье ИЖ-27ЕМ отличается от ружья ИЖ-27М наличием механизма автоматического выбрасывания гильз.

Запирание стволов производится запорной планкой на задний крюк. В конструкцию ударного механизма входят внутренние курки с отбоем, спусковой механизм с двумя спусковыми крючками и перехватывателями курков (интерсепторами), повышающими степень безопасности в ходе применения ружья. Ружье оснащено надежным автоматическим предохранительным механизмом, запирающим шептала.

Возможна комплектация дополнительным блоком стволов или сменными чоковыми втулками.

Материал цевья и приклада — бук, орех.

По техническим и эксплуатационным характеристикам, эргономичности и художественному оформлению эта модель соответствует лучшим мировым образцам гладкоствольного охотничьего оружия.

Устройство ружьяБлок стволовсостоит из двух ствольных трубок, муфты стволов, двух боковых планок, верхней прицельной планки (сплошной или вентилируемой), выбрасывателя, стойки шарнира, антабки и крепежных деталей.

Ствольные трубкизапрессованы в муфту стволов в вертикальной плоскости и спаяны боковыми планками. К верхнему стволу припаивается сплошная или вентилируемая прицельная планка с закрепленной на ней мушкой. К нижнему — тем же способом крепится основание антабки и стойка шарнира с зубом для присоединения цевья.

Муфта стволовимеет два продольных цилиндрических отверстия для запрессовки ствольных трубок. Снизу расположены два фигурных выступа (крюка): передний, с вырезом для шарнира ствола, является упором, исключающим продольное перемещение стволов в коробке при выстреле, задний — боевой упор с торцевым поперечным пазом. Верхняя часть муфты имеет небольшой прямоугольный выступ, являющийся продолжением прицельной планки, где ее цилиндрическая поверхность переходит в боковые опорные выступы, которыми блок стволов ложится на опорные поверхности коробки.

Коробка ружья.Передняя часть коробки прямоугольная с глубоким вырезом, на дне которого расположены два отверстия: под передний и задний крюки ствола. Вертикальная стенка в средней части коробки представляет собой зеркало затвора, закрывающее каналы стволов при выстреле. В зеркале затвора есть два отверстия для бойков. Гнезда бойков расположены под различными углами к горизонтальной и вертикальной плоскостям. Внизу средней части находятся продольные направляющие пазы для запорной планки, два паза для курков и вырез для пружины запорной планки. Задняя часть коробки оканчивается хвостовиком, на котором размещаются шептала и предохранитель. В глубокие боковые вырезы коробки входят щечки шейки ложи. Кроме того, в коробке имеются отверстия под штифты бойков, оси курков, шептал и основания предохранителя.

Механизм запирания, обеспечивающий прочное соединение блока стволов с коробкой при выстреле, состоит из широкой запорной планки с пружиной, оси и самого рычага запирания, закрепляемого на оси винтом.

Ударный механизм— курковый. Курки с отбоем, обеспечивающим свободный отход бойков назад за зеркала коробки после накола капсюля. Боевые пружины — цилиндрические, передают энергию куркам посредством взаимодействия головок направляющих стержней с курками.

Толкатель куркаявляется направляющим стержнем боевой пружины. Взведение курков осуществляется штоками (толкателями), расположенными в сквозных каналах коробки. Они передают усилие от шарнира через взводители на курки при открывании стволов. Разворачиваясь при взведении назад, курки давлением на верхние выступы головок толкателей сжимают одетые на стержни боевые пружины.

Спусковой механизмсостоит из основания, двух шептал, двух спусковых крючков, двух перехватывателей (интерсепторов), пружин и осей.

Перехватыватели(интерсепторы) предназначены для предотвращения удара курков по бойкам в случае их случайного, непредсказуемого срыва с боевых взводов без нажатия на спусковые крючки.

Автоматический предохранительсостоит из кнопки, основания, двух предохранителей (флажков), движка, осей, пружин и серьги. Он обеспечивает запирание шептал при открывании ружья для заряжания.

Взаимодействие механизмовПри заряжании.Нажатием на рычаг запирания вправо до отказа поворачивается ось рычага, вертикальная стенка которого сдвинет движок предохранителя назад, а нижним боковым выступом (кулачком) отведет запорную планку в заднее положение, в котором она будет удерживаться зубом поднявшейся защелки.

Движок предохранителя, действуя через серьгу на основание предохранителя, передвинет его в заднее положение. Установленные в основании подпружиненные предохранители (флажки), встретившись с внутренними выступами шептал, остановятся на них, слегка повернувшись вперед-вверх.

Шарнир цевья, поворачиваясь вместе со стволами, установленными в его головке роликами, наклонит взводители, а они своими нижними концами сдвинут назад штоки, задние торцы которых давлением на штифты курков начнут их взводить. Курки, вращаясь на осях, штифтами, взаимодействующими с перехватывателями, надавят на внешние поверхности зацепов и заставят перехватыватели повернуться вперед, пропуская штифты на зацепы. Перед полным открыванием стволов курки встанут на боевые взводы шептал, которые при этом опустятся, и предохранители получат возможность под воздействием своих пружин повернуться назад и занять положение над задними концами шептал, осуществив их запирание. Теперь, чтобы произвести спуск курков с боевых взводов, нужно выключить предохранительный механизм передвижением кнопки предохранителя вперед.

В момент взведения курки сдвинут назад толкатели, которые произведут сжатие одетых на них боевых пружин. Во время открывания стволов выступы выбрасывателя, взаимодействуя с пазами в коробке, осуществят выдвижение выбрасывателя назад, извлекая гильзы из патронников стволов.

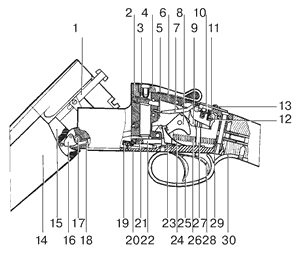

Схема механизмов ружья Иж-27М
выбрасыватель; боек верхний; ось рычага запора; рычаг запор; боек нижний; коробка; движок; курок; шептало; основание предохранителя; пружина предохранителя; предохранитель; кнопка предохранителя; цевье; шарнир; взводитель; ось шарнира;	ol 18"="> толкатель; задержка запорной планки; личинка; пружина возвратная; планка запорная; пружина перехватывателя; перехватыватель; крючок спусковой правый; стержень боевой пружины; тяга; крючок спусковой левый; пружина боевая; скобка предохранительная

При закрывании стволов выбрасыватель с патронами, скользя по зеркалу коробки, продвинется вперед. Выступы заднего крюка сдвинут штоки вперед, и они вернут взводители в исходное положение. В конце поворота стволов защелка запорной планки нажатием заднего крюка стволов опустится и освободит запорную планку, которая под действием пружины энергично продвинется вперед, запирая стволы. Запорный рычаг вместе с осью вернется в первоначальное положение. Ружье заряжено и готово к стрельбе.

При выстреле. Чтобы произвести выстрел, необходиПри выстреле. Чтобы произвести выстрел, необходимо выключить предохранительный механизм передвижением кнопки вперед до упора. Основание предохранителя переместится вперед, и предохранители разблокируют задние концы шептал. Для производства выстрела необходимо нажать на спусковой крючок. Поворачиваясь, спусковой крючок приподнимет толкатель шептала и повернет перехватыватель таким образом, чтобы курок мог беспрепятственно нанести удар по бойку. В конце поворота спускового крючка произойдет расцепление шептала с боевым взводом курка. Под действием боевой пружины освободившийся курок нанесет удар по бойку, который наколет капсюль патрона — произойдет выстрел. В конце поворота курка его нижний выступ вступит во взаимодействие с нижним концом головки толкателя курка. В результате курок повернется под некоторым углом назад до соприкосновения верхнего конца головки толкателя с телом курка выше оси вращения. Произойдет отбой курка, и боек под действием пружины получит возможность отойти назад за зеркало коробки. Для производства выстрела из второго ствола нужно нажать на другой спусковой крючок. Если нет нужды производить выстрел из второго ствола, то в этом случае в целях безопасности целесообразнее поставить ружье на предохранитель.

Полная разборка и сборка ружья После обычной неполной разборки (методика ее осуществления известна любому охотнику) полную разборку ружья следует производить в следующем порядке:

• снять выбрасыватель со стволов, для чего вывернуть винт в левой направляющей, удерживающей выбрасыватель от самопроизвольного выпадания;
• разобрать цевье, для чего вывернуть три винта внутри цевья, извлечь шарнир и защелку цевья в сборе;
• отвернуть два шурупа затылка и отсоединить его от приклада (можно вывернуть один из шурупов и, ослабив второй, повернуть затылок в любую сторону, получив доступ к отверстию, в котором находится винт крепления ложи);
• отвернуть шуруп предохранительной скобы, винт крепления ложи, вытягивая с покачиванием ложу на себя, отделить ее от коробки;
• взвести курки, вставив в отверстие курка какой-либо стержень, затем ввести в отверстие, имеющееся на заднем конце стержня толкателя, проволоку, спустить курки с боевых взводов и вынуть толкатели курков вместе с пружинами;
• выбить тонкой выколоткой оси кнопки предохранителя, движка, серьги и отделить их от коробки;
• вывернуть винт перемычки и отделить ее от хвостовика коробки и основания спускового механизма, отвернуть винт крепления основания спускового механизма, сдвинуть его назад на 7–10 мм и отделить от коробки;
• вынув толкатели шептал, выбить оси спусковых крючков и перехватывателей;
• выбить оси курков и, вынув их, извлечь штоки;
• выбить оси шептал и вынуть их из пазов хвостовика коробки вместе с пружинами;
• выбить штифты бойков и извлечь бойки вместе с пружинами;
• извлечь пружину запорной планки;
• отвернув винт в головке рычага запирания, медной или латунной выколоткой, чтобы не повредить резьбу, выбить ось рычага вниз;
• выбив оси взводителей, отделить их от коробки.

Сборка ружья производится в обратной последовательности.
