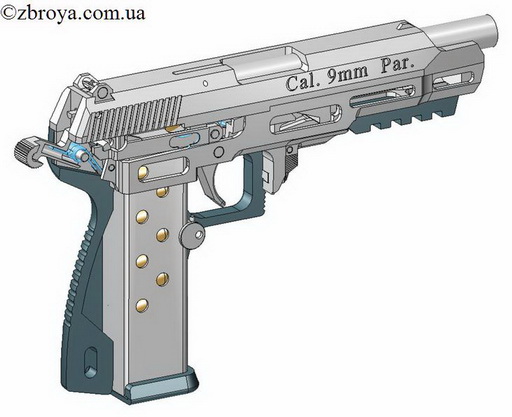

Читателям журнала предлагается продолжение описания проекта самозарядного пистолета под патрон 9 мм Para.
От первоначальной конструкции пистолета, описанной в журнале "Оружие и Охота", №12, 2010г., с полностью стальной рамой, эта конструкция отличается только уменьшенной на 200 г массой из-за того, что при изготовлении рамы использовался полимер. В конструкциях оружия, где применяется полимер, как правило, материалом является стеклонаполненный полиамид. Применение полиамида в конструкции оружия позволяет уменьшить его массу, повысить устойчивость деталей к воздействию коррозионных химикатов (бензину, бензолу, эфиру, щелочи), повысить комфортнсоть использования оружия при низкой температуре, ускорить процесс производства детали за один технологический цикл — литья полимера в пресс-форму. К недостаткам применения полимера относится небольшая теплостойкость по сравнению с деталями из стали. Также полиамид неустойчив к некоторым химическим веществам: соляной и серной кислотам, газу озону, перекиси водорода.
Магазин вмещает 18 патронов, расположенных в шахматном порядке. Выход патронов из магазина двухрядный, что ускоряет его снаряжение по сравнению с магазинами с перестройкой патронов из двух рядов в один.
Магазин в шахте рамы расположен перпендикулярно затвору, что облегчает досыл патрона в патронник, но из-за такого расположения магазина форма рукоятки получилась не очень удобной и для того, чтобы улучшить эргономику рукоятки, на раме сделан вырез, открывающий нижнюю часть магазина, находящегося в шахте рамы. Это компромиссное решение позволяет не только улучшить эргономику рукоятки, но и легко контролировать наличие магазина в пистолете.
Для разборки пистолета необходимо оттянуть назад затвор до момента, когда ствол расцепится с затвором и вернется в крайнее переднее положение. Удерживая затвор приблизительно посредине между крайним передним положением и крайним задним положением, оттянуть защелку ограничителя хода затвора, находящуюся в передней части скобы спускового крючка, и вынуть ограничитель из рамы.
Отвести затвор назад до выхода из направляющих рамы. Вынуть затвор из рамы. Так как ствол двигается по направляющим внутри затвора, то вместе с затвором из рамы выйдет: ствол, возвратная пружина с направляющей штангой, пружина ствола и вставка, сцепляющая ствол с затвором.
Из блока затвор-ствол вынуть пружины, направляющую штангу. Со ствола снять сцепляющую вставку. Подать ствол к передней части затвора до упора. Повернуть ствол на 90 градусов и вынуть его из затвора. После чего неполная разборка пистолета будет закончена.
Масса пистолета без патронов с рамой из полимера, г
1000
Масса пистолета со стальной рамо, г
1200
Длина пистолета, мм
218
Длина ствола, мм
130
Высота, мм
145
Ширина затвора, мм
26
Ширина рукояти, мм
32
