Bниманию читателей предлагается описание конструкции комбинированного топора, предназначенного для использования в комплекте носимого аварийного запаса (НАЗ) для выживания в экстремальных ситуациях. Особенностью НАЗа является компактность (небольшие размеры и вес), что делает его пригодным для постоянного ношения. Как правило, НАЗ размещается внутри какого-либо снаряжения (в спасательных шлюпках и плотах, в особых карманах одежды и т.п.) НАЗ, в частности, входит в снаряжение летчиков и космонавтов.

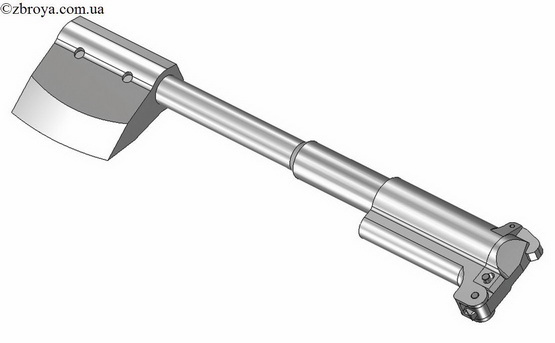

В данном случае мы рассмотрим 3D проект комбинирования топора с малокалиберной винтовкой. Как видно на иллюстрациях, топор в собранном состоянии практически не отличается от компактных туристических топоров. О том, что это не совсем обычный топор, свидетельствует крышка, закрывающая топорище.
Малокалиберная винтовка в сложенном положении находится внутри топорища, что позволяет пользоваться топором именно, как рубящим инструментом и при необходимости трансформировать топор в малокалиберную винтовку.
Для трансформации необходимо откинуть фиксатор, открыть крышку на топорище и вынуть из него ствол с затвором. Так как затвор внутри затворной рамы расположен в положении, которое позволяет вставить винтовку во внутрь топорища, то при извлечении ее из топора затвор необходимо повернуть в боевое положение. Состыковать ствол с топором, для чего вставить цилиндрическую заднюю часть в топорище, при таком разложенном положении топор используется, как приставной приклад.

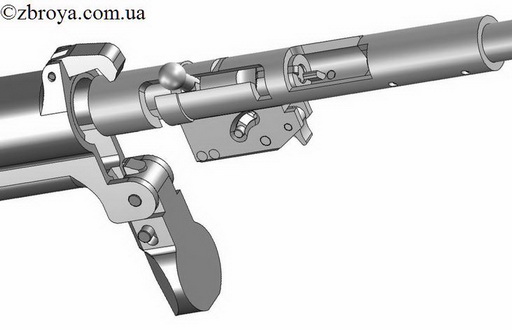

Для фиксации винтовки в топоре крышка топорища используется как рукоятка для удержания винтовки, а фиксатор внутри рукояти — для блокировки винтовки внутри топорища. Подпружиненный фиксатор крышки топорища также блокирует винтовку в топоре. В разложенном положении фиксатор крышки защелкивается в паз на верхней части затворной рамы, а фиксатор внутри открытой крышки топорища, защелкивается за планку внутри корпуса УСМ.
ТТХ
Масса топора со сложенной внутри винтовкой, г
2140
Длина топора, мм 380
Длина топора с примкнутой винтовкой, мм
674
Длина ствола винтовки, мм
240
