Часть первая

Устройство, хранение и сбережение

снайперской винтовки

Глава I

Общие сведения

Назначение и боевые свойства снайперской винтовки

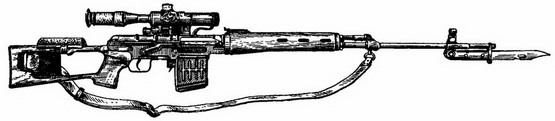

1. 7,62 мм снайперская винтовка Драгунова (рис. 1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

Огонь из снайперской винтовки наиболее эффективен на расстояния до 800 м. Прицельная дальность стрельбы с оптическим прицелом — 1300 м, с открытым прицелом — 1200 м.

Дальность прямого выстрела по грудной фигуре — 430 м, а по бегущей фигуре — 640 м.

Боевая скорострельность — до 30 выстрелов в минуту.

Вес снайперской винтовки без штыка-ножа, с оптическим прицелом, неснаряженным магазином и щекой приклада — 4,3 кг.

2. Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.

Огонь из снайперской винтовки ведется одиночными выстрелами.

Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.

Основные части и механизмы

снайперской винтовки,

их работа при стрельбе

3. Снайперская винтовка состоит из следующих основных частей и механизмов (рис. 2):

— ствола со ствольной коробкой, открытым прицелом и прикладом;

— крышки ствольной коробки;

— возвратного механизма;

— затворной рамы;

— затвора;

— газовой трубки с регулятором, газового поршня и толкателя с пружиной;

— ствольных накладок (правой и левой);

— ударно-спускового механизма;

— предохранителя;

— магазина;

— щеки приклада;

— оптического прицела;

— штыка-ножа.

В комплект снайперской винтовки входят: принадлежность, ремень, чехол для оптического прицела, сумка для переноски оптического прицела и магазинов, сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

4. Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
