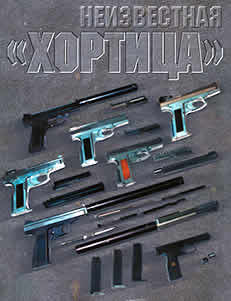

Неизвестная "Хортица"

Отечественное оружие

В предыдущей статье мы познакомили читателей с первыми двумя моделями пистолета "Хортица", созданными в конструкторском бюро стрелкового оружия ПО "Радиоприбор". Прежде чем рассказать еще об одной модели, оснащенной самовзводным ударно-спусковым механизмом (УСМ), —"Хортице-125-02 dao— мы хотели бы предложить вашему вниманию свой взгляд на классификацию по типам уже существующих УСМ и обсудить "плюсы" и "минусы" каждого из них. Подчеркиваем, что это наше субъективное мнение, и мы не навязываем его как абсолютное и единственно правильное. Думаем, что читатели, если они будут с чем-то не согласны, найдут возможность поспорить с нами, что-то подскажут, чему-то научат.

Первый тип УСМ — dao (double action only) —"только двойного действия" (по-русски "только самовзвод"), на наш взгляд, очень прост (рис. 1.1, 1.2). Американские боевые стрелки, приверженцы оружия с УСМ традиционных типов, презрительно называют его механизмом "debil action only" ("только для дебилов"). Мы с их точкой зрения не согласны, ведь никто не называет УСМ револьверов — механизмом для дебилов. Кроме того, механизм dao привычен и очень удобен для стрелков, имеющих навыки стрельбы из револьвера. Справедливость сказанного подтверждается тем, что во многих штатах США полицейских вооружили пистолетами "Глок" с УСМ типа dao, вместо привычных револьверов. Как правило, в пистолетах применяют УСМ бескуркового ударникового типа, однако встречаются и куркового типа со скрытым (реже внешним) курком. Российские оружейники оснащали механизмом dao, в котором ударник никогда(!) не взводится заранее, даже ружья "Рысь-Ф" и "РБМ-93". Взведение осуществляется только непосредственно перед выстрелом за счет мускульного усилия пальца, прилагаемого к спусковому крючку. Подобная конструкция была разработана более 120 лет тому назад. Сначала ее использовали лишь в револьверах, а в пистолетах эта идея впервые была реализована в серийной модели "Сент-Этьен-27", выпускавшейся в 30-е годы во Франции.Недостатки:— длинный, с плавно нарастающим усилием спуск, например, при длине спуска 10 мм усилие может достигать 45-55 Н (4,5–5,5 кГс); — высокоточное прицеливание зачастую бывает затруднено, особенно при отсутствии у стрелка практических навыков стрельбы из пистолетов с данным типом УСМ.Достоинства:

— простота конструктивного исполнения (количество деталей не превышает 10); — нет необходимости в применении сложных предохранительных систем (боевая пружина не взведена, на шептале не "висит" ударник, поэтому вероятность случайного выстрела исключена даже при падении пистолета);

— возможность безопасного ношения оружия с патроном в патроннике с последующим, практически мгновенным применением пистолета, особенно когда неизвестны момент и обстоятельства возникновения потенциальной опасности; — высокая степень защищенности, особенно в ударниковых системах, от различных загрязнений и попадания посторонних предметов (конструкция УСМ относительно герметична); — при осечке возможно немедленно повторить удар по капсюлю патрона, причем несколько раз, вплоть до срабатывания либо полного разрушения самого капсюля. Хотя, как показывает опыт, достаточно произвести второй удар по капсюлю и дальнейшее разбивание уже нецелесообразно т.к. происходит выкрашивание воспламеняющего состава. Второй тип УСМ —sa (single Аction)—"автовзвод" (рис. 2.1, 2.2). Пожалуй, это самый старый тип УСМ (ему уже более 500 лет), который использовали для поджигания черных порохов в дульнозарядных аркебузах с колесцовым замком. Применявшийся еще в первом самозарядном или, как его тогда называли, автоматическом оружии, УСМ данного типа можно рассматривать в трех вариантах:

  • боевая пружина взводится стрелком при переламывании оружия или за счет непосредственного воздействия на курок. Существовали также и системы со специальными рычагами взведения;
  • боевая пружина взводится при досылании первого патрона в патронник;
  • взведение боевой пружины осуществляется после первого выстрела автоматически за счет использования энергии пороховых газов.

Недостатки:

— при осечке невозможно произвести выстрел без существенной задержки стрельбы, в этом случае курок необходимо взводить вручную, а в бескурковой схеме — передергивать затвор, что в свою очередь приводит к экстрагированию патрона; — нужен надежный ручной неавтоматический предохранитель. Как правило, одним лишь автоматическим предохранителем в этой схеме не обойтись. Зачастую предохранитель должен быть выполнен конструктивно более точно, чем сам УСМ. А это влечет за собой усложнение конструкции, ведь о степени безопасности пистолета судят, как правило, по количеству — чем больше, тем лучше — блокируемых предохранителем деталей ("шиком" считается одновременная блокировка ударника, курка, шептала, спусковой тяги, затвора относительно рамы, иногда предохранитель перекрывает и прицельную линию);

– не исключена вероятность случайного выстрела:

  • при падении оружия даже с небольшой высоты;
  • при попадании в механизм предохранителя посторонних предметов или его коррозии;
  • при износе деталей механизма;
  • при сильном нажатии на спусковой крючок (чаще этим страдают многофункциональные предохранители);

— случается, что в экстремальной ситуации стрелок забывает снять оружие с предохранителя (это могут подтвердить не только оперативные работники, но и рядовые охотники). Именно поэтому многие полицейские США предпочитают револьверы или "Глоки" системы dao, оснащенные только автоматическими предохранителями: — боевая пружина во взведенном положении при включенном предохранителе (положение 1.1) находится в состоянии сильного напряжения. Вообще предохранители (их виды и особенности конструктивного исполнения) это тема для отдельного разговора на страницах журнала.Достоинства:— относительно короткий и мягкий спуск, присущий далеко не всем механизмам этого типа, определяемый, главным образом, конструктивным и особенно технологическим исполнением. Теоретически для спуска необходимо лишь приложить усилие по перемещению спускового крючка в целях разобщения шептала с ударником или курком. Но, к сожалению, теория не всегда подтверждается практически;

— УСМ типа sa незаменим для использования в снайперском или спортивном оружии. Правда, в этом случае в конструкцию включают помимо основных и некоторые дополнительные детали, например, шнеллеры (ускорители) или производят высокоточную и, естественно, дорогостоящую подгонку деталей механизма. Поэтому такое оружие не является служебным и не подлежит длительному ношению во взведенном состоянии; — часто при взведении курка у стрелков появляется ощущение того, что за взведением обязательно последует выстрел. Кроме того, щелчок курка говорит противнику о серьезности намерений владельца оружия. Военные психологи это явление считают атавизмом, свойственным ранним видам оружия, и зачастую рассматривают наличие курка как пережиток; — простота конструкции (в рядовом исполнении), особенно в обычной ударниковой схеме и при использовании малофункционального предохранителя (УСМ имеет не более 15 деталей, включая предохранитель).

Третий тип УСМ —da (double action)—"двойного действия" (da = dao + sa). На рис. 3.1–3.4 приведена ударниковая схема da, в которой конструктивно совмещены механизмы двух типов —"самовзвод" и "автовзвод". В подавляющем большинстве случаев это курковые пистолеты и практически все, за редким исключением, армейские пистолеты, созданные после второй мировой войны.Недостатки:— по мнению опытных стрелков, хуже длинного и тугого спуска может быть только спуск, который изменяется от выстрела к выстрелу, поэтому первый выстрел самовзводом идет, как правило, мимо цели; — сложное конструктивное исполнение.Достоинства:— совмещение в одном пистолете двух типов УСМ — неоспоримое преимущество! Большей частью это системы с открытым курком; — при наличии рычага разряжания (например, в ПМ его функции выполняет предохранитель) режим "автовзвод" можно заменить на "самовзвод". После этого, если патрон дослан в патронник и курок не взведен, первый выстрел можно произвести "самовзводом", а последующие —"автовзводом". Радость от подобного "сервиса" несколько омрачает необходимость наличия надежного ручного предохранителя; — короткий (не всегда), но при этом, как правило, мягкий спуск;

— при осечке, причиной которой явился сам патрон, можно попытаться "добить" капсюль, производя выстрел "самовзводом". Во всех остальных случаях необходимо произвести экстрагирование патрона (недостаток, свойственный пистолетам любых систем).

Модель"Хортица-125-02 dao"представляет собой самозарядный пистолет с неподвижным стволом и полусвободной системой запирания, основанной на удержании затвора в крайнем переднем положении при выстреле за счет отвода газов в стенке ствола. Преимущество такой системы запирания — неподвижный ствол и отсутствие кинематической жесткой связи с затвором. Ударно-спусковой механизм двойного действия, конструктивной особенностью которого является усилие на спусковом крючке не более 35–40 Н (3,5–4,0 кГс) и ход 10 мм. Высокую защищенность от случайного выстрела обеспечивают "зализанность" спускового клавиша и особенности исполнения спусковой скобы. Конструкция пистолета такова, что позволяет эксплуатировать его без применения специальных предохранителей — это никак не уменьшает степень безопасности. Для повышения надежности в конструкцию введен автоматический предохранитель, расположенный на спусковом крючке. Система автоматики пистолета, быстросъемный модуль ствола позволяют применять различные по мощности пистолетные патроны с одним базовым размером гильзы (например 10 мм). В частности, на основе базовой модели можно изготовить несколько модификаций пистолета под патроны 9х18, 9х19 и 9х33. Возвратная пружина рассчитана на незначительное усилие сжатия. В конструкцию пистолета введены гильотинные пазы на раме и затворе, предназначенные для автоматического удаления загрязнений, а также роликовый разобщитель-блокиратор недосыла патрона с повышенной точностью слежения. Масса изделия уменьшена за счет использования легированных коррозионностойких сплавов и авиационно-космических технологий, которые уже давно применяются на предприятиях украинского ВПК. Характерное положение экстрактора указывает на наличие патрона в патроннике. Зацеп гильзы выступает над прицельной линией на 2 мм, легко ощупывается рукой в темноте, и просматривается на прицельной линии пистолета. Данная система позволяет стрелку легко контролировать состояние заряжания визуально, что особенно важно для самовзводной ударниковой спусковой системы (при отсутствии курка). Пистолет всегда находится в безопасном состоянии, т.к. ударник не стоит на боевом взводе (даже при случайном падении пистолета выстрела не произойдет). Конструкция ударно-спускового механизма этого типа очень проста, герметичена, дополнительные предохранительные защелки, как и на револьвере, не требуются. В пистолете применена оригинальная схема неполной и полной разборки, с использованием простых и надежных стопорных механизмов. Для полной разборки пистолета не требуется ни специальный инструмент, ни особая квалификация, т.к. резьбовых соединений деталей нет. Рама полностью симметрична, отсутствие выступающих рычагов и кнопок позволяет делать пистолет одинаково удобным как для правой, так и для левой руки. Гильзоотражатель может быть выполнен (по желанию заказчика) как вправо-вверх-назад, так и влево-вверх-назад.

Концептуальная задача, которую поставили перед собой разработчики этого оружия, — совместить достоинства револьвера и пистолета (малоэнергетичный ударно-спусковой механизм быстротой перезарядки оружия, и его удобством при ношении) — успешно была выполнена.Тактико-технические характеристики пистолета "Хортица-125-02 dao"

  • Калибр и тип патронов — 9х18 Макаров, ПММ или 9х19 para (лат.
  • Масса пистолета с магазином без патронов, г — 900
  • Длина, мм — 200
  • Высота, мм — до 145
  • Толщина, мм — 24
  • Ствол: длина, мм — 125 шаг нарезов, мм — 220 количество гексо-полигональных нарезов с переходным конусом, полученных методом пластической деформации, шт. — 6
  • Скорость пули, м/с — не менее 335 (9х18 Макаров)
  • Энергия пули, Дж — не менее 340 (9х18 Макаров)
  • Радиус рассеивания попаданий при стрельбе на дистанции 50 м, мм — 70
  • Схема автоматики — по принципу отдачи полусвободного затвора (прим. ред.: принцип Барнетцке)
  • Боевая скорострельность, выстр./мин — 40–50
  • Прицельная дальность, м — 50
  • Длина прицельной линии, мм — 190
  • Направление выброса гильз — вправо-вверх / влево-вверх.
  • Режим огня — одиночный
  • Питание — съемный магазин коробчатого типа с двухрядным

    расположением патронов емкостью не менее 16 патронов

  • Прицел — фиксированный, высокого профиля
  • Толщина мушки с белой пластиковой вставкой, мм —o4
  • Ширина целика с открытой прямоугольной прорезью и двумя белыми вставками по ее сторонам (возможна установка светящихся тритиевых насадок для стрельбы в темное время суток), мм —o4
  • Поверхности: металлические части — черное матовое хромирование, накладки на рукоятке изготовлены из стеклонаполненного полиамида черного цвета
  • Ударно-спусковой механизм — двойного действия (dao) (самовзвод), ход и усилие на спуске — 10 мм при 35–40 Н (3,5–4,0 кГс), тип — ударниковый
  • Органы управления — двусторонние, удобны для управления кистью любой руки, передняя и задняя поверхности рукоятки имеют рифление, спусковая скоба позволяет производить стрельбу в перчатках
  • Размер окна спусковой скобы, мм — не менее 28
  • Предохранитель — автоматический.
