Оптический прицел

Оптика

Продолжение. Начало см. журнал «Оружие и Охота» №2, 2018 г.

Ввиду различного предназначения и различной конструкции в прицелах используется различный шаг корректировки. На один «щелчок» может приходиться перемещение условной точки попадания на 2,5(1/10 МОА), 3,5-3,8(1/8 МОА), 5,7(1/4 МОА), 10 мм применительно к дистанции 100 м. Шаг в угловых минутах (МОА) присущ прицелам спортивного назначения. Например, в модели Tasco World Class 2,5-10х44 на один щелчок приходится 1/4 МОА, что соответствует шагу, принятому для диоптров Long Rang.

Правила UIT (Union International de Tir, фр. «Международной федерации стрельбы») для дистанции 300 м указывают шаг, равный 1/8 МОА. Наиболее распространенным в Европе для охотничьих прицелов остается шаг 10 мм, реже — 5 мм, в США — 1/4 МОА (7-7,5 мм), что, в принципе, не имеет практического значения. Вне зависимости от шага главными качествами такой корректировки являются ее возвратность и повторяемость.

Центрированная (Opti-Centered) марка, устанавливаемая вместе с линзой оборачивающей системы во внутреннем подвижном тубусе современных прицелов, при регулировке субъективно не изменяет своего центрального положения. Однако внутренний тубус не может отклоняться на произвольный угол. Угол регулировки прицельных нитей по вертикали ограничивается диаметром средней трубы (тубуса) оптического прицела. Эта важная базовая характеристика определяет возможности его корректировки по вертикали и горизонтали. Исторически сложились «европейский» (30 мм) и «американский» (1 дюйм — 25,4 мм) размеры. Старые европейские прицелы также могут иметь диаметр 26 мм.

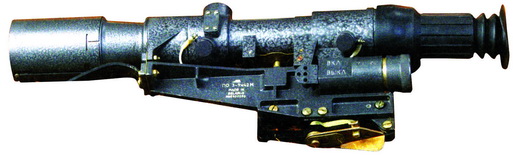

В описании технических характеристик советских оптических прицелов используется такое определение, как «посадочный диаметр», обычно равный 26— или 34 мм. Так, прицел ТО-4 (ПУ3,5) имеет трубку диаметром 26,5 мм, ПО 4 — 26 мм, ТО-6 — 27,5 мм, ТО-6П — 34 м.

Наиболее распространенным в иностранных оптических прицелах к охотничьему/спортивному оружию является диаметр средней трубы, равный 30 мм. При таком тубусе и с объективом диаметром более 42 мм обеспечивается достаточно высокий показатель трансмиссии.

Дальнейшее увеличение диаметра имеет практическое значение при использовании прицелов long rang с соответствующим им по назначению оружием, например, калибров .30-06, .300 Win. Mag., .338 Lapua Mag. Прицел с «дюймовой» (25,4/26 мм) трубкой позволяет осуществлять регулировку по вертикали в пределах ±30 см на дальности 100 м, что считается недостаточным для дистанций стрельбы более 300 м. Поэтому современные «профессиональные» прицелы имеют диаметр трубы 34 мм, что увеличивает диапазон регулировок в среднем до ±80 см (Zeiss) и более — до ±130 см (Schmidt & Bender). Такие прицелы предназначены для использования в современных системах «оружие-патрон-прицел» long rangе, предполагающих дальность прицельного выстрела до 2 000 м. Однако, их использование требует специальных кронштейнов.
