Во второй половине XiX в. появилось множество казнозарядных капсюльных ружей (рис. 1).

Конструкции затворов различных образцов винтовок принципиально ничем не отличались друг от друга. Перед конструкторами-оружейниками стояла задача обеспечения надежной обтюрации, то есть герметичности зарядной камеры. Капсюльные казнозарядные винтовки себя не оправдали, поэтому более перспективными в то время по праву считались игольчатые системы с унитарным бумажным патроном, среди которых особенно популярностью пользовались прусские игольчатые ружья, изготовленные учеником С. Паули Иоганом Николаем Дрейзе. Первый образец такого ружья был выпущен в 1827 г.

Рис.1.Капсюльная казнозарядная винтовка Перри

Образец, изготовленный мастером уже в 1836 году, представлял собой игольчатое ружье со скользящим затвором, в котором использовался унитарный патрон, бумажная гильза которого вылетала при выстреле. Вначале использовали пулю яйцевидной формы, впоследствии ее заменили пулей системы Минье. Лепешка ударного состава, заменяющая капсюль, находилась в папковом поддоне под пулей. Ударниковая игла пронизывала пороховой заряд и ударом воспламеняла капсюль. Обтюрация в казне достигалась плотным обжатием боевой личинки с глубокой чашкой на конический обрез пенька ствола, так что пороховые газы не попадали стрелку в лицо. И. Дрейзе предложил свою винтовку французскому правительству, но там его разработку отклонили. Лишь после всесторонних испытаний, проходивших в 1841 г. в Пруссии, ружье Дрейзе приняли на вооружение прусских войск. В ружье образца 1862 г. были произведены незначительные изменения конструкции, и оно было названо ружье образца 1841–1862 гг.

Ружье имело железный ствол, калибр 15,43 мм, длиной 905 мм, а также четыре нареза (шириной 6 мм, глубиной 0,76 мм). Длина хода нарезов (шаг нарезки) — 732 мм, или 47,5 калибра. Прицел пластинчатый с 4 прорезями для стрельбы на дистанцию до 600 м. Масса ружья без штыка составляла 4,65 кг, со штыком — 5,3 кг. Длина без штыка — 1424 мм, со штыком — 1925 мм. Начальная скорость пули — 295 м/с.

Гильза патрона — бумажная (1,5 оборота), с подклеенным картонным донцем — кружком; масса порохового заряда составляла 4,8 г — относительный заряд 1:6,4. Перед зарядом находился папковый шпигель (поддон пули) с лепешкой ударного состава позади и гнездом для яйцевидной пули спереди.

" class="centertable" >

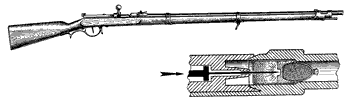

Рис. 2.Игольчатая винтовка Дрейзе образца1841 г. На схематическом разрезе казенной части винтовки показан момент накалывания воспламеняющего состава

Пуля имела калибр 13,51 мм, т.е. меньший, чем калибр самого ствола. Ее вставляли в глубокое гнездо папкового поддона, который врезался в нарезы, обжимал пулю и придавал ей вращение. Масса пули — 30,42 г. Масса патрона — 40 г.

Ружье Дрейзе было первым казнозарядным военным ружьем, стреляющим унитарным патроном. В то время прусская армия, вооруженная казнозарядными ружьями опережала армии других государств, оснащенные капсюльными и кремневыми ружьями, которые заряжались с дула.

Прусское игольчатое ружье Дрейзе получило первое боевое крещение во время похода в Данию в 1846 г. В победоносном сражении при Алминэ, в котором приняли участие две роты 12-го прусского полка, вооруженные игольчатыми ружьями, специалисты отметели их превосходные боевые качества.

Однако еще долгое время были сомнения по поводу качества боя игольчатых ружей, развеянные и окончательно опровергнутые лишь 25 лет спустя, после походов 1864–1866 гг. в ходе которых "новая" винтовка зарекомендовала себя (особенно в битве при Садове) с самой лучшей стороны. После этого все государства поспешили вооружить свои армии винтовками,заряжаемыми с казенной части. Для этого специалисты одних стран, по примеру Пруссии, стали переделывать заряжаемые с дула винтовки на заряжаемые с казны, а другие — сразу перешли на новые казнозарядные ружья.

Рис.3.Пуля Минье к патрону Вельтищева

Недостатки системы Дрейзе по сравнению с новыми французскими игольчатыми ружьями Шасспо (образца 1866 г.) проявились во время франко-прусской войны 1870–1871 гг. Еще до войны немецкий изобретатель Бэк предложил усовершенствованную винтовку Дрейзе с использованием конической пули, построенной по принципу "пробки и иглы"*. Такая пуля увеличивала дальнобойность с 600 до 1200 шагов, качественно изменяя траекторию и усиливая пробивное действие пули. Предложение Бэка не было принято, однако о нем вспомнили во время войны 1870–1871 гг., когда обнаружились преимущества ружья Шасспо.

Но время было упущено и эта интересная разработка так и не была воплощена в жизнь. Система Дрейзе продержалась в Пруссии 30 лет — срок достаточно большой для того времени, когда новые системы оружия устаревали в течение 10 лет.

Как мы помним, Дрейзе предлагал свою винтовку французскому правительству, но получил отказ. И надо отдать должное французам, свой отказ они обосновали, правда с задержкой на 30 лет. В 1866 г. мастер оружейного завода А.А. Шасспо (1833–1905) предложил правительству Франции свою винтовку калибром 11 мм, которая была более совершенна, чем ружье Дрейзе. В системе Шасспо были хорошо сконструированы все детали, для этого использовались новейшие разработки ружейных механизмов. Затвор ружья — скользящий, запирание ствола осуществлялось поворотом рукоятки вправо, затвор поворачивался на 90о и своим гребнем входил в вырез ствольной коробки. Курок ставился на боевой взвод не автоматически, а требовал отдельного приема для его взведения. Под курком находился ролик для облегчения скольжения затвора. Обтюрация достигалась при помощи резиновых кружков, надетых на переднюю часть затвора, входящую в казенную часть ствола.

Эти ружья были изготовлены под бумажный патрон, капсюль помещался в казенной части патрона, которая находилась позади порохового заряда в картонном поддоне патрона. Благодаря такому устройству патрона игла ударника была значительно короче, чем в винтовке Дрейзе, и потому, прочнее. При выстреле гильза частично сгорала, а частично — вылетала из ствола. Если же картонный поддон оставался в патроннике, то при следующем заряжании он проталкивался вперед (вообще в игольчатых ружьях выбрасыватель не был нужен).

Масса пули составляла 23 г, порохового заряда — 5,5 г. Предельная дальность полета пули — 1800 м. Начальная скорость пули — 430 м/с. Прицел имел деления до 1200 м, длина прицельной линии — 690 мм. Наибольшая скорострельность — 19 выстрелов в минуту без прицеливания, с прицеливанием — 8–10 выстрелов. Винтовка Дрейзе производила 5–9 выстрелов в минуту, но обладала лучшей кучностью боя. Длина ствола ружья Шасспо — 825 мм; длина винтовки без штыка — 1313 мм; со штыком — 1890 мм, масса ружья — 4100 г. Ружье Шасспо отлично показало себя во время франко-прусской войны (1870–71 гг).

Надо сказать, что потери от огня игольчатых винтовок в боях, где одна из сторон была вооружена капсюльными дульнозарядными ружьями, составляли 1:9! Именно поэтому интерес к игольчатой системе непрерывно возрастал. В России, едва ли не первым игольчатым оружием был пистолет, изготовленный в 1835 году в Ревеле (ныне Таллинн) Г.Ф. Бартнером. В 1856 г. в Риге Андрей Гунст изготовил первое игольчатое ружье, имевшее очень сложный и ненадежный затвор.

В 60-х годах XiX в. оружейная комиссия рассмотрела и подвергла испытаниям ряд игольчатых систем, предложенных русскими оружейниками: генерал-адъютанта Тотлебена (1866 г.), оружейного мастера Лебедева (1860 г.), инженера-капитана Вяткина (1867 г.), инженера-механика из Риги Людвига Андре (1867 г.), капитана Клеточникова (1868 г.), капитана Галиндо (1868 г.), оружейного мастера Труммера, штабс-капитана Терентьева (1860 г.), полковника Чагина (1865 г.), поручика Тищенинского (1865 г.), Андреева (1867 г., со скользящим затвором), Аверьянова (1868 г.), Нормана (1868 г.), Кончевского (1868 г.).

По тем или иным причинам одни системы отклонили, испытания же других постоянно откладывались. В 1866 г. свою игольчатую систему предложил англичанин И. Карле. Всесторонние испытания проводились под руководством видного оружейника полковника Н.И. Чагина. В ходе испытаний было выявлено много недостатков. Винтовка Карле нуждалась в коренной переработке. И. Карле не стал заниматься переделкой собственной винтовки, за эту работу взялась группа русских оружейников во главе с выше упомянутым Н.И. Чагиным. Над ее усовершенствованием трудились мастера Тульского и Ижевского оружейных заводов. Существенные изменения в игольчатую винтовку внесли Тайле, Цвикерт и Федор Нагель. Под руководством Чагина была изменена форма зарядной камеры, испытано семь различных образцов бумажного патрона, пока, наконец, не приняли патрон с пулей Минье, предложенный председателем приемной комиссии Сестрорецкого завода полковником Вельтищевым.

Темпы испытаний винтовки поражали. Едва сделав из нее 2000 выстрелов, 28 марта 1867 г. игольчатую винтовку приняли на вооружение.

О большом вкладе русских оружейников в создание игольчатой винтовки говорилось и в приказе ГАУ (Главного артиллерийского управления): "… вследствие многих неудобств, указанных опытами в первоначальном образце Карля, сделаны в нем значительные изменения, так что настоящий образец принятых у нас игольчатых винтовок уже не может считаться одинаковым с первоначальным образцом Карля. Вследствие сего … винтовкам, переделанным и изготовленным по игольчатой системе, присвоить название "скорострельных игольчатых винтовок".

Принимавшие участие в создании игольчатой винтовки В. Буяновский и П. Бельдерлинг отмечали оригинальность ее конструкции, а Д.А. Милютин (военный министр 1861–1882 г), сравнивая ее со считавшейся тогда наиболее совершенной французской винтовкой Шасспо, 6 января 1869 г. в своем докладе царю написал, что винтовки Шасспо "во всех отношениях должны быть признаны ниже наших игольчатых". Игольчатая винтовка образца 1867 года имела калибр 15,24 мм, массу — 4,5 кг, длину — 1340 мм.

Пуля Минье массой 34,64 г. развивала начальную скорость 305 м/с. Прицельная дальность пехотной винтовки составляла 600 шагов (427 м), стрелковой — 1200 шагов (853 м), а скорострельность — 9–10 выстрелов в минуту.

Поспешность, с которой перевооружали армию игольчатыми винтовками (причины понятны — итоги Крымской войны), привела к тому, что предложенные в 1867–1868 гг. образцы игольчатых винтовок русских оружейников Оружейная комиссия отклонила, несмотря на то, что они были признаны "превосходными" по сравнению с принятой на вооружение "скорострельной игольчатой винтовкой" образца 1867 г.

Свои разработки игольчатых винтовок предлагали многие российские оружейники, и среди них штабс-ротмистр Терентьев (1867 г.), инженер-капитан Вяткин (четырехлинейка под патрон Потте с пироксилиновым (бездымным) порохом (1867 г.), оружейный мастер Василий Лебедев.

Игольчатые винтовки являлись самыми скорострельными винтовками под бумажный патрон. Их скорострельность составляла 9–10 выстрелов в минуту. Они прошли войсковые испытания, во время которых были выявлены, а затем устранены все отмеченные недостатки. После продолжительных испытаний в России было налажено и производство патронов Вельтищева, а самих скорострельных винтовок было выпущено 215500 штук.

Они поступили на вооружение войск Кавказского, Туркестанского, Оренбургского, Западно-Сибирского, Восточно-Сибирского военных округов. Перевооружение этих округов закончилось в 1874 г. С этими винтовками русские солдаты сражались на Кавказском фронте во время русско-турецкой войны в 1877–1878 гг. и брали Каре и Ардаган, Эрзерум и Баязет.

В конце 60-х — начале 70-х годов XiX в. армии некоторых государств были вооружены магазинными винтовками под металлический патрон (Спенсера, Генри–Винчестера в США, Веттерли в Швейцарии), и игольчатая винтовка с ее унитарным бумажным патроном стала уже анахронизмом. Д.А. Милютин по этому поводу писал, что такая винтовка может быть принята только "впредь до введения другого, более совершенного оружия".

На смену бумажному унитарному патрону, применявшемуся в игольчатой винтовке, пришел унитарный металлический патрон, открывший новую страницу в истории стрелкового оружия.
